U形密封圈结构功能
适当配料并以比较软的橡胶制成的U形密封圈能提供特别好的密封性，而且在低压下摩擦力小。希望的特点是唇部薄，以响应压力加载，长度大，以便有良好的柔性，唇部本身设计成有较小的唇部负载，以便摩擦力小，与此同时，有足够的接触面积和预载荷，以便密封良好。方拐角断面也受欢迎，可以减少拐角磨损和“咬伤”(图1)。
因此，专为气动用而发展起来的U形圈密封及各种改进形状(例如活塞杆和活塞密封)在断面形状上与液压用的同类密封有所不同。

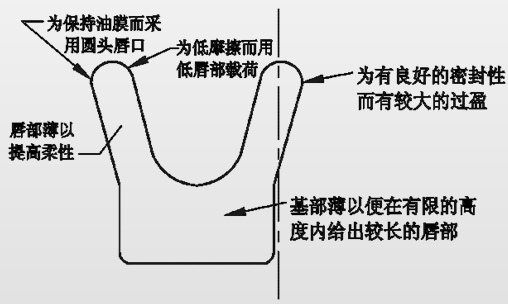

图1 对U形圈气动密封的基本要求
